Inline Santrifüj Pompalar

Tek kademeli kendinden emişli olmayan emme ve basma flaşları aynı eksen üzerinde düz boruya monte edilebilen tek kademeli, salyangozlu, kapalı çarklı, mono blok inline santrifüj pompalardır.

SML160/65 ve SML160/80 modelleri ile tasarlanan hat tipi pompalarımız 2900 d/d ve 1450 d/d motor seçenekleri ile imalatına başlanmıştır. Bu tip pompalar endüstriyel (sanayi)tesislerde, yüzme havuzlarında, jeotermal tesislerde, ısıtma ve soğutma sistemleri pompası, sirkülasyon pompası, sıcak su sirkülasyon pompa, klima pompası, su dağıtım tesisleri pompası, yangın söndürme sistemleri, enerji santral pompası ve su devir daim pompası kullanımına uygun olarak tasarlanmıştır.

Devamını Oku

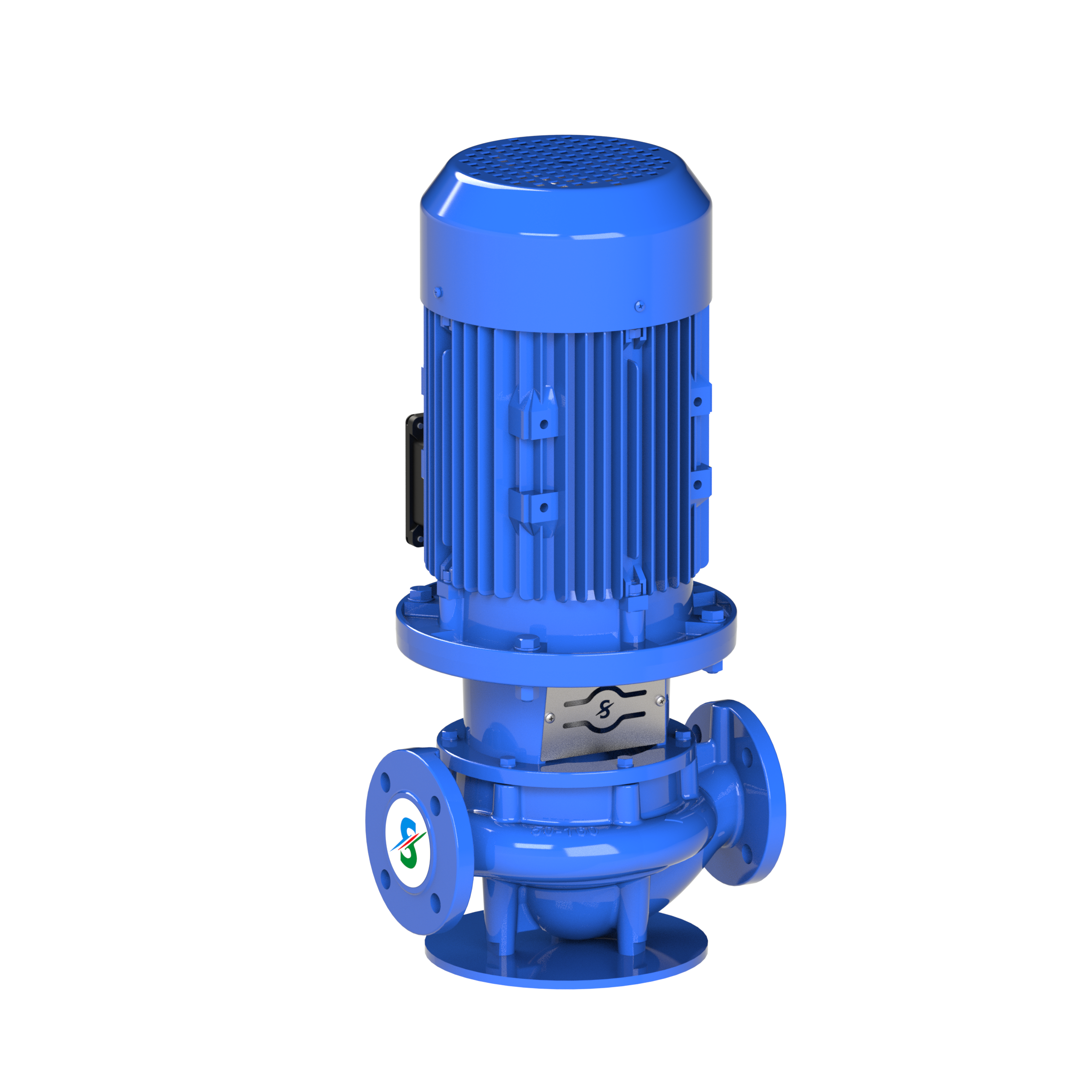

SML 160/50

Tanımı

Döküm gövdeli ve döküm çarklı, düşey milli, tek kademeli, kendinden emişli olmayan, kaplin bağlantılı, yüksek irtifalı ve yüksek debili, bakımı kolay pompalardır. Aşındırıcı ve yanıcı olmayan, katı parçaçık ve lif ihtiva etmeyen,düşük viskoziteli sıvıları basınçlandırmada kullanmak için tasarlanmıştır.
50 Hz ve 60 Hz frekanslarında imal edilmektedir.

Kullanım Alanları

Endüstriyel tesislerde, arıtma tesislerinde, ısıtma ve soğutma sistemlerinde, su şebekeleri ve basınçlandırma tesislerinde, hidrofor ve yangın sistemlerinde, terfi merkezlerinde, rafinerilerde, enerji santrallerinde, yüksek debili su ihtiyaçlarında kullanılmaktadır.

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	130 m³/saat
Basma Yüksekliği (max)	50 m
Sıvı Basma Sıcaklığı	0-110°C
Koruma Sınıfı	IP54
İzolasyon	CI.F
Sızdırnazlık Mekanik Salmastra	SERAMİK/KARBON
Giriş-Çıkış	DN65 PN16(SML160/65) – DN80 PN16(SML160/80)
Pompa Dayanma Basıncı (Pmax)	16 bar

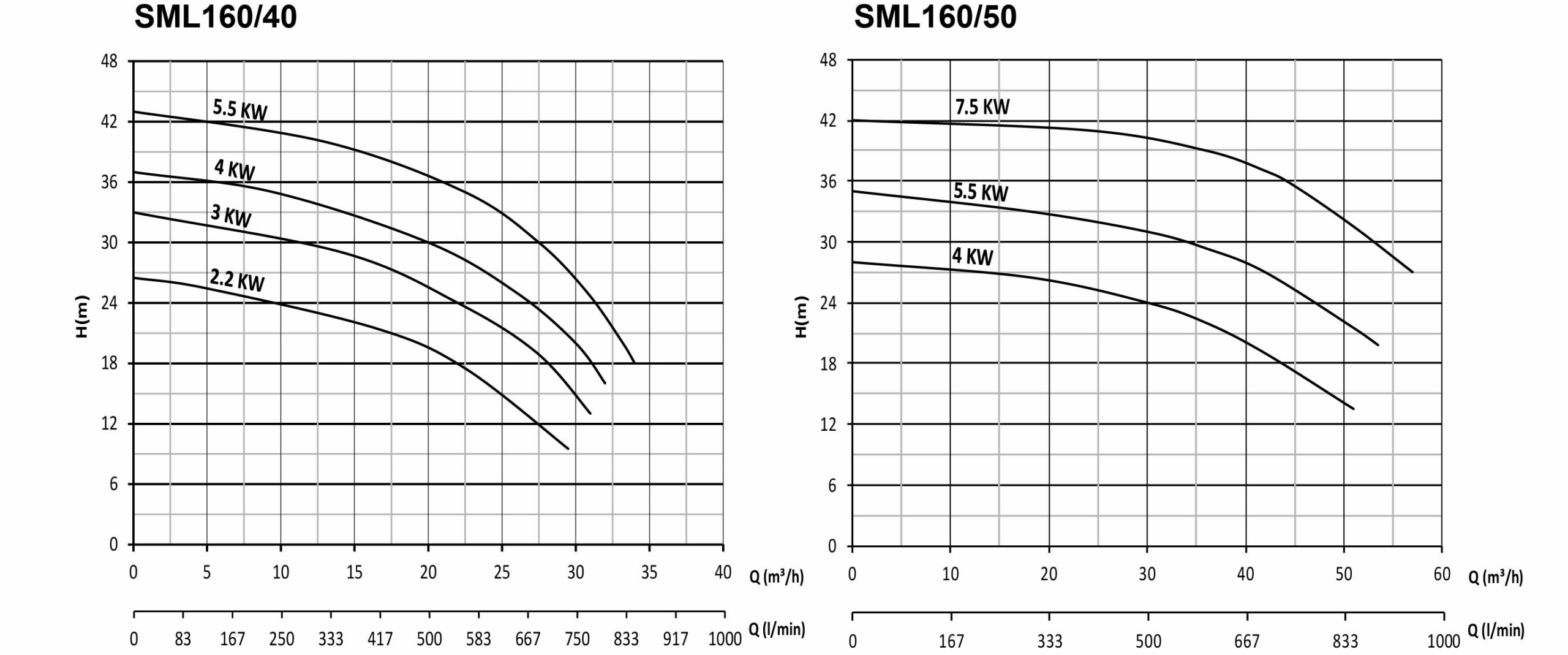

Pompa Teknik Özellikleri

MOTOR					POMPA

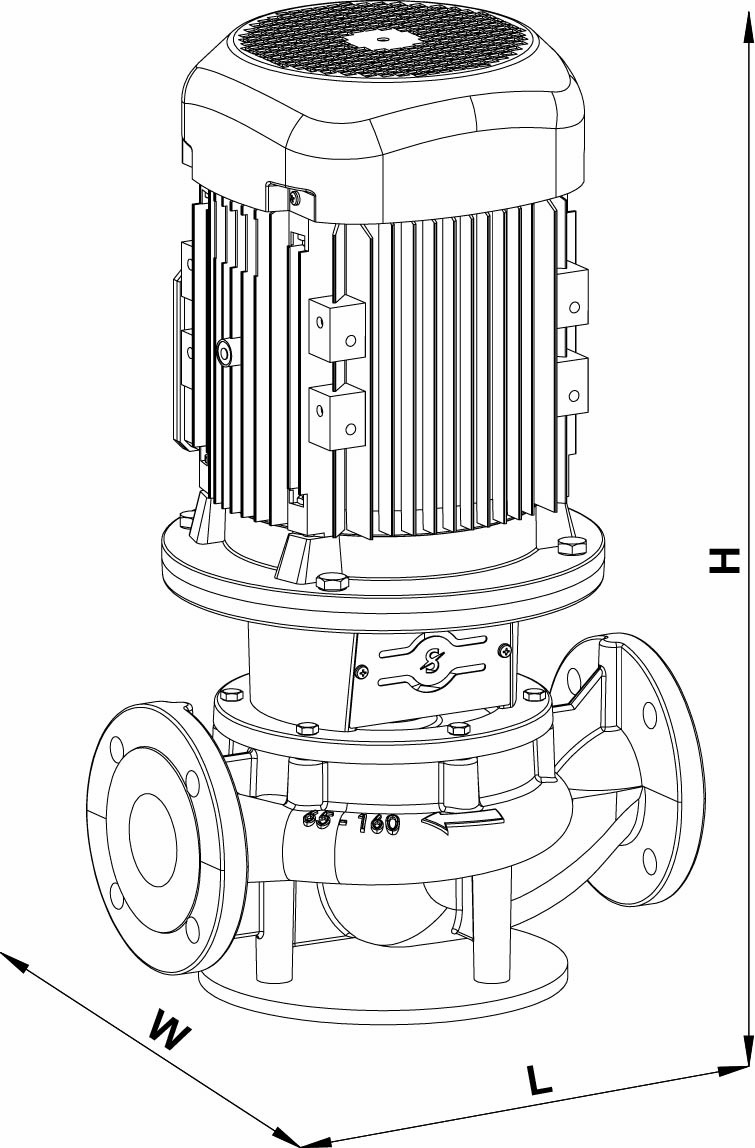

TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	10	15	20	25	30
SML160/40	2.2	3	50	2900	DN40	270	350	550	46.5	mss	24	22	19.5	15	–
	3	4	50	2900	DN40	270	350	550	48		30.5	29	25.5	21.5	15
	4	5.5	50	2900	DN40	270	350	630	55.6		35	33	30	26	20
	5.5	7.5	50	2900	DN40	270	350	630	62.6		41	39	36.5	33	26

MOTOR					POMPA
TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	18	30	35	45	50
SML160/50	4	5.5	50	2900	DN50	270	340	660	65	mss	26.5	24	21.5	17	13
	5.5	7.5	50	2900	DN50	270	340	660	70		33	31	30	24.5	21
	7.5	10	50	2900	DN50	330	340	700	85		41.5	40	39	35	32

SML 160/80

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	130 m³/saat
Basma Yüksekliği (max)	50 m
Sıvı Basma Sıcaklığı	0-110°C
Koruma Sınıfı	IP54
İzolasyon	CI.F
Sızdırnazlık Mekanik Salmastra	SERAMİK/KARBON
Giriş-Çıkış	DN65 PN16(SML160/65) – DN80 PN16(SML160/80)
Pompa Dayanma Basıncı (Pmax)	16 bar

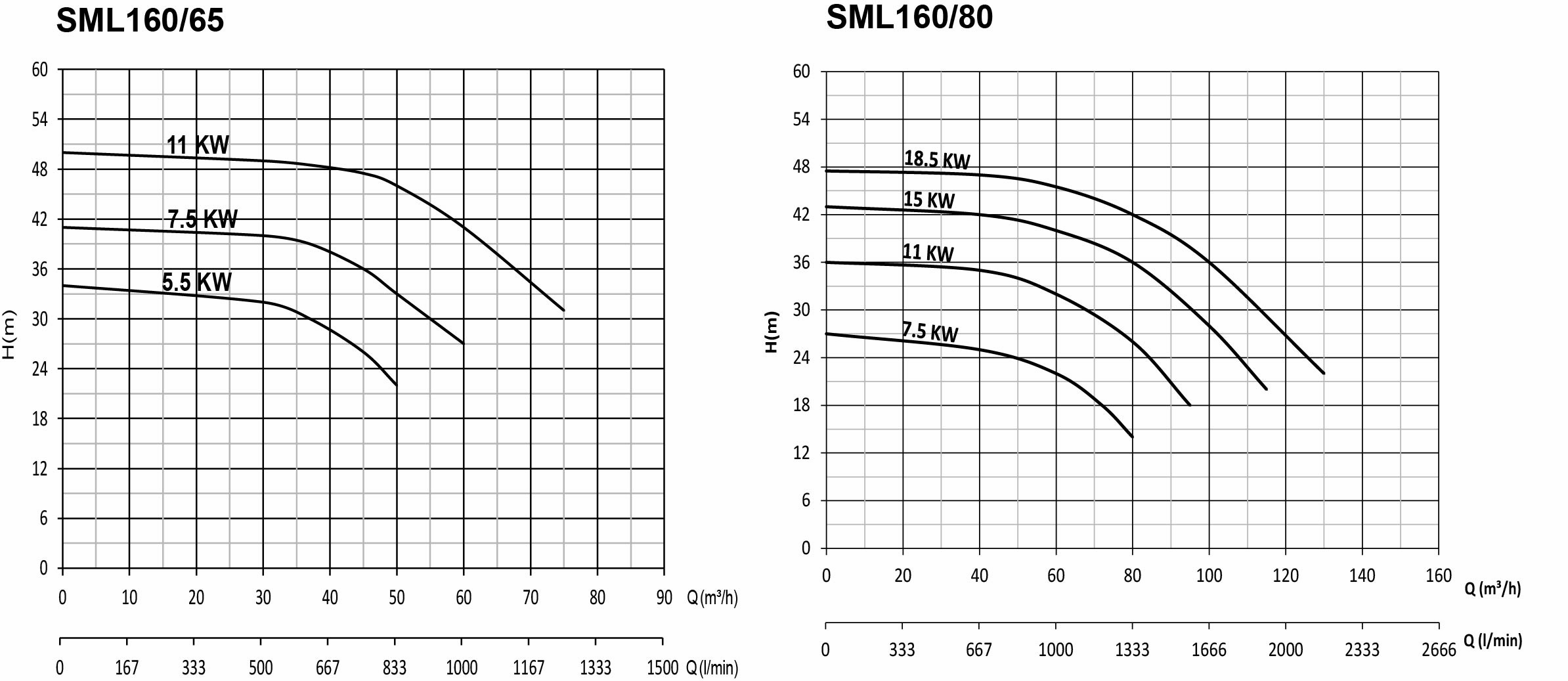

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	20	40	50	60	70
SML160/65	5.5	7.5	50	2900	DN65	252	380	640	71	mss	33	27	20	–	–
	7.5	10	50	2900	DN65	252	380	700	87		39	37	33	27	–
	11	15	50	2900	DN65	252	380	730	96		49	48	46	40	34

MOTOR					POMPA
TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	40	60	80	100	120
SML160/80	7.5	10	50	2900	DN80	280	425	750	95	mss	23.5	22	15	6	–
	11	15	50	2900	DN80	280	425	750	107		35	32	26	14	–
	15	20	50	2900	DN80	280	425	810	125		42	39	36	27	–
	18.5	25	50	2900	DN80	280	425	810	145		46	44	42	36	26

SML 200/40 - SML 200/50

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	42 m³/saat
Basma Yüksekliği (max)	13 m
Sıvı Basma Sıcaklığı	0-110°C
Koruma Sınıfı	IP54
İzolasyon	CI.F
Sızdırnazlık Mekanik Salmastra	SERAMİK/KARBON
Giriş-Çıkış	DN40 PN16(SML200/40) – DN50 PN16(SML200/50)
Pompa Dayanma Basıncı (Pmax)	16 bar

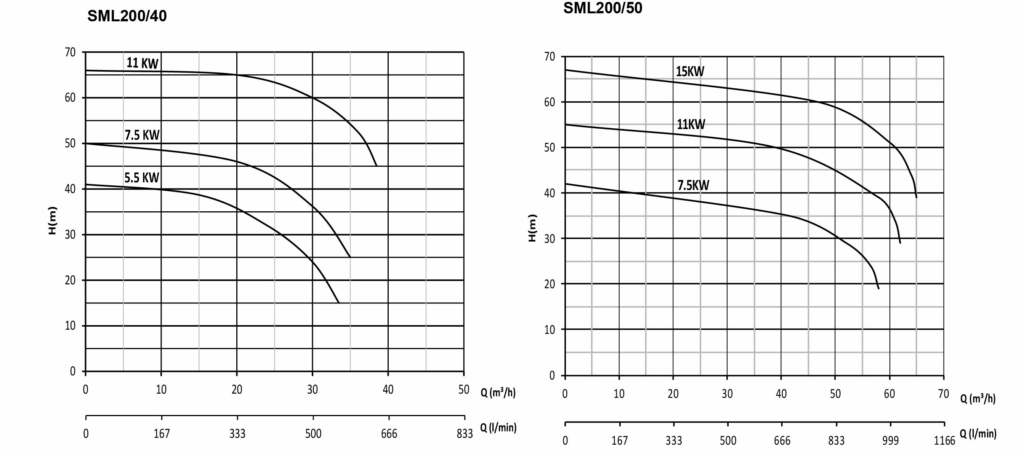

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	5	10	20	30	35
SML200/40	5.5	7.5	50	2900	DN40	275	380	585	80	mss	40.5	40	35.5	24	–
	7.5	10	50	2900	DN40	300	380	650	87		49.5	48	46	36	25
	11	15	50	2900	DN40	300	380	650	90		65.5	65	64.5	60	54.5

MOTOR					POMPA
TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	20	30	40	50	60
SML200/50	7.5	10	50	2900	DN50	300	425	700	90	mss	39	38	35	30	–
	11	15	50	2900	DN50	300	425	730	101		53	52	50	45	37
	15	20	50	2900	DN50	350	425	820	136		64.5	63	61	58	51

SML 250/50

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	65 m³/saat
Basma Yüksekliği (max)	94 m
Sıvı Basma Sıcaklığı	0-110°C
Koruma Sınıfı	IP54
İzolasyon	CI.F
Sızdırnazlık Mekanik Salmastra	SERAMİK/KARBON
Giriş-Çıkış	DN50 PN16
Pompa Dayanma Basıncı (Pmax)	16 bar

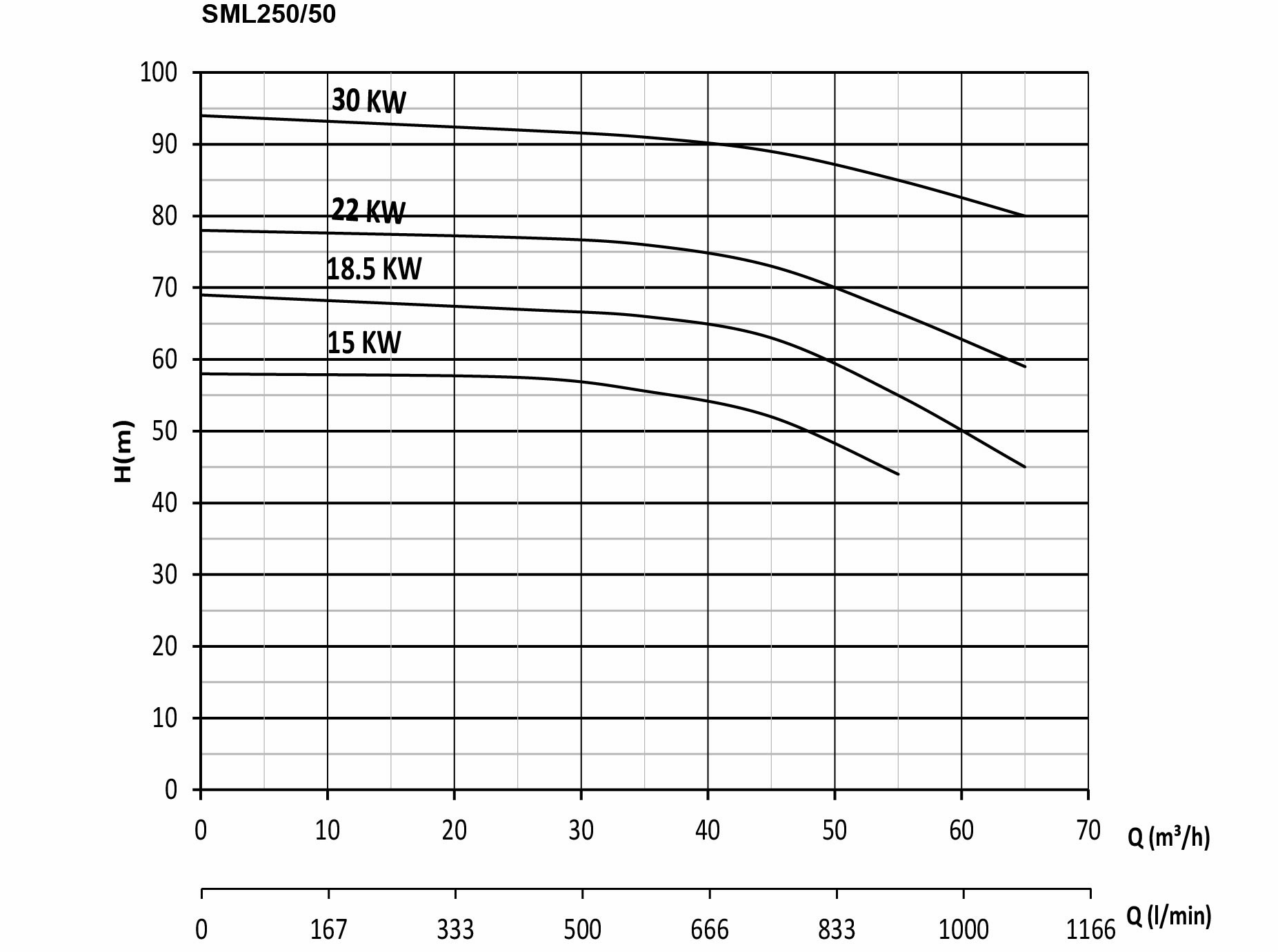

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	10	20	40	50	60
SML250/50	15	20	50	2900	DN50	342	475	820	150	mss	56.5	56	55	48	–
	18.5	25	50	2900	DN50	342	475	820	160		68	67	65	60	50
	22	30	50	2900	DN50	375	475	870	182		77	76	75	70	62.5
	30	40	50	2900	DN50	375	475	870	190		93	92	90.5	87	82.5

SML 160/50 - SML 160/65

- SML 160/80

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	54 m³/saat
Basma Yüksekliği (max)	12 m
Sıvı Basma Sıcaklığı	0-110°C
Koruma Sınıfı	IP54
İzolasyon	CI.F
Sızdırnazlık Mekanik Salmastra	SERAMİK/KARBON
Giriş-Çıkış	DN65 PN16(SML 160/65)-DN80 PN16(SML 160/80)
Pompa Dayanma Basıncı (Pmax)	16 bar

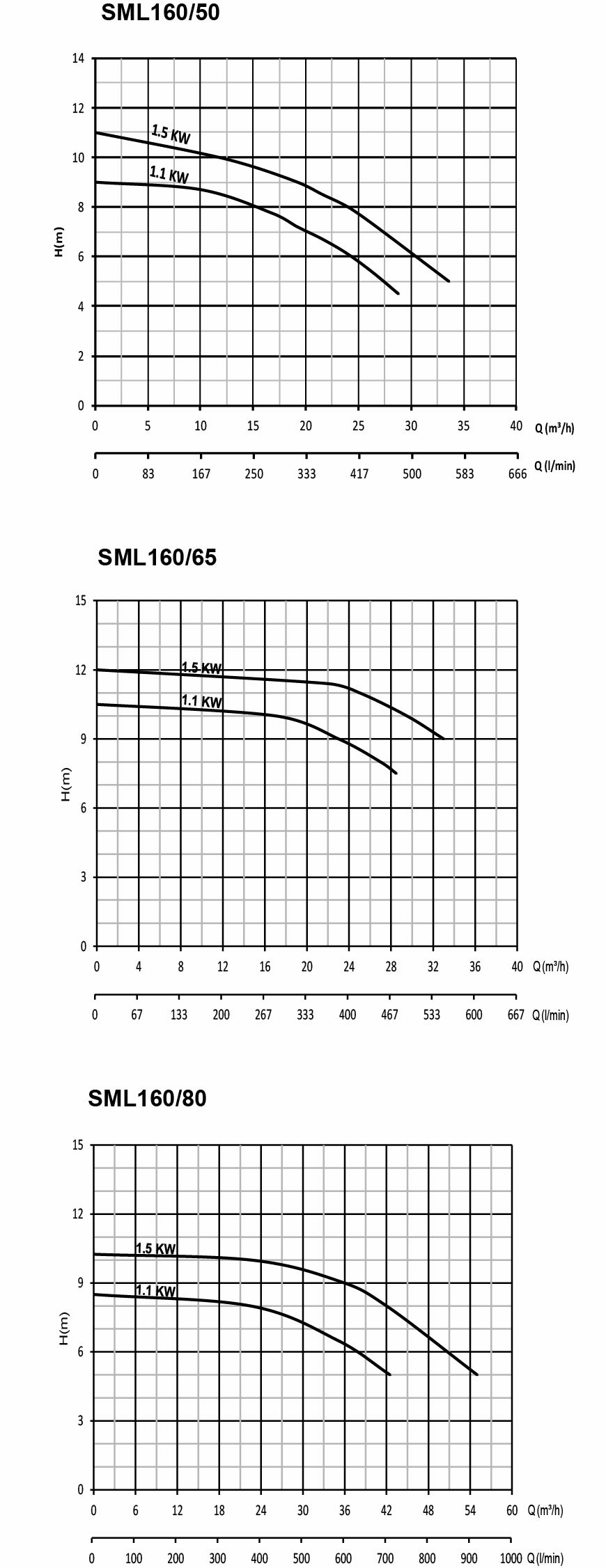

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	10	15	20	25	30
SML160/50	1.1	1.5	50	1450	DN50	270	340	550	49	mss	8.5	8	7	6	4
SML160/50	1.5	2	50	1450	DN50	270	340	550	51	mss	10	9.5	9	7.5	6

TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	8	12	20	28	32
SML160/65	1.1	1.5	50	1450	DN65	252	380	550	37	mss	10.4	10	9.5	7.5	–
SML160/65	1.5	2	50	1450	DN65	252	380	550	37	mss	11.8	11.6	11.4	10.4	9.2

TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	18	30	42	48	54
SML160/80	1.1	1.5	50	1450	DN80	280	425	570	41	mss	8	7	5	–	–
SML160/80	1.5	2	50	1450	DN80	280	425	570	41	mss	10	9.5	8	6.5	5

SML 200/40 - SML 200/50

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	42 m³/saat
Basma Yüksekliği (max)	13 m
Sıvı Basma Sıcaklığı	0-110°C
Koruma Sınıfı	IP54
İzolasyon	CI.F
Sızdırnazlık Mekanik Salmastra	SERAMİK/KARBON
Giriş-Çıkış	DN40 PN16(SML 200/40)-DN50 PN16(SML 200/50)
Pompa Dayanma Basıncı (Pmax)	16 bar

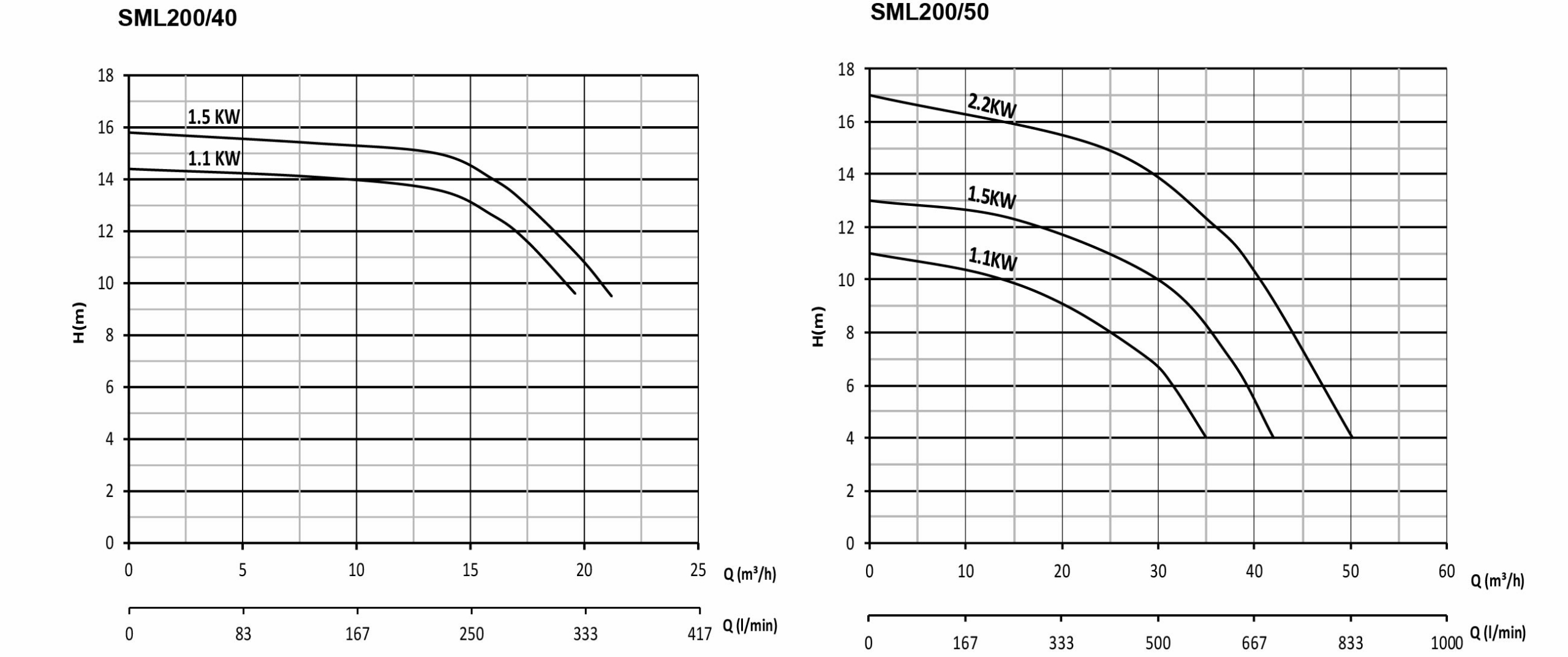

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	5	12	15	20	25
SML200/40	1.1	1.5	50	1450	DN40	250	380	380	50	mss	14.2	14	13	9	–
SML200/40	1.5	2	50	1450	DN40	250	380	380	55	mss	15.5	15	14.5	11	–

TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	10	20	30	40	50
SML200/50	1.1	1.5	50	1450	DN50	300	425	540	55	mss	10.5	9	6.5	–	–
	1.5	2	50	1450	DN50	300	425	540	60		12.5	11.5	10	5.5	–
	2.2	3	50	1450	DN50	300	425	540	60		16.5	15.5	14	10	4

SML 250/50

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	32.5 m³/saat
Basma Yüksekliği (max)	16.5 m
Sıvı Basma Sıcaklığı	0-110°C
Koruma Sınıfı	IP54
İzolasyon	CI.F
Sızdırnazlık Mekanik Salmastra	SERAMİK/KARBON
Giriş-Çıkış	DN50 PN16
Pompa Dayanma Basıncı (Pmax)	16 bar

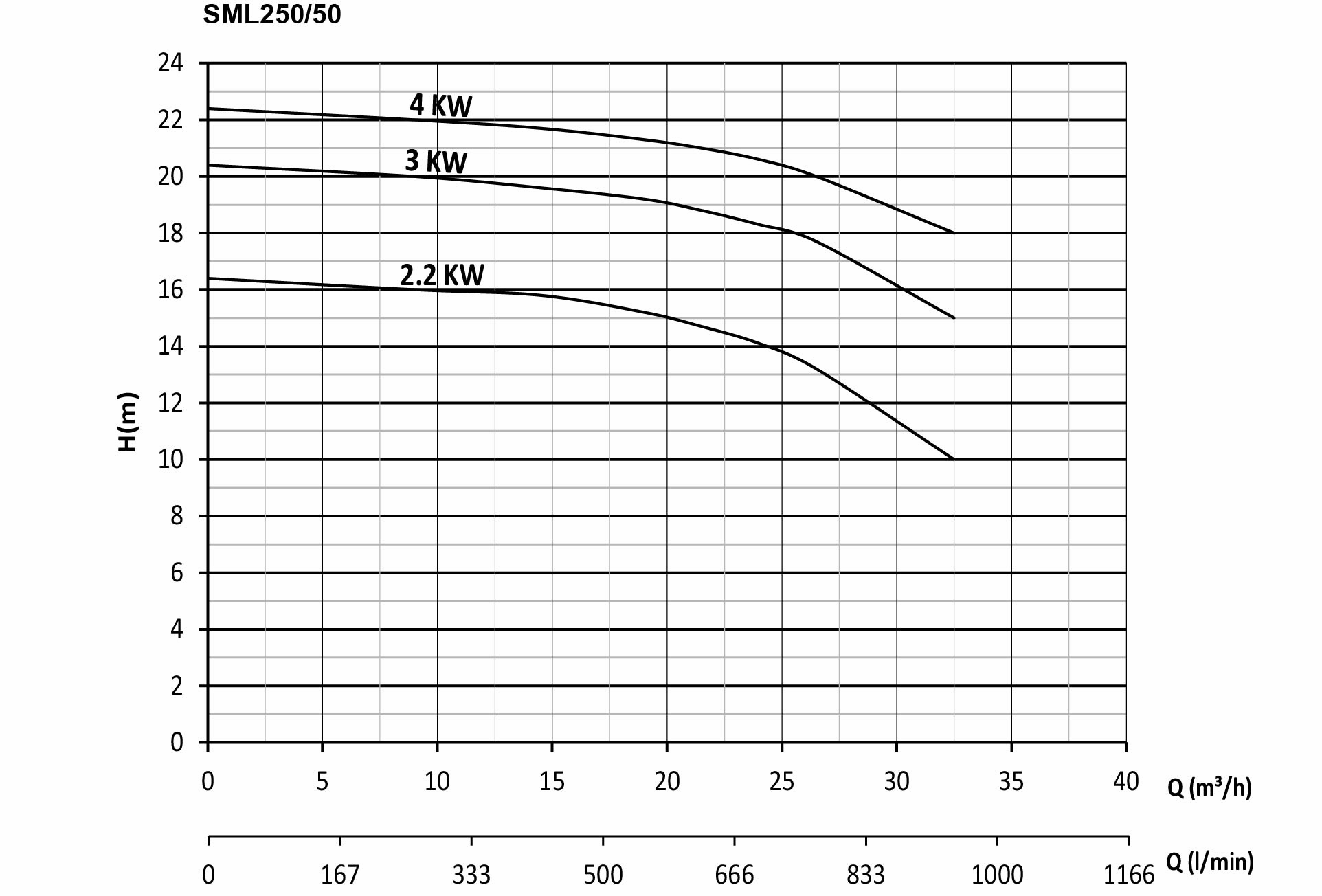

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	HP	Hz	d/d	Giriş Çıkış	W	L	H	KG	m3/h	5	15	20	25	30
SML250/50	2.2	3	50	1450	DN50	342	475	535	66	mss	16	15.5	15	14	11.5
	3	4	50	1450	DN50	300	475	575	69		20	19.5	19	18	16.5
	4	5.5	50	1450	DN50	300	475	575	72		22	21.5	21	20.5	19

Inline Santrifüj Pompalar

İnline pompa, basma ve emme flanşlarının aynı hat üzerine bağlanması ile elde edilen pompalardır. Su arıtma sistemleri ve iklimlendirme sistemleri başta olmak üzere pek çok alanda yaygın olarak kullanılır. Hat tipi Pompa olarak da bilinilen inline su pompaları tek kademeli kendinden emişli olmayan emme ve basma flaşları aynı eksen üzerinde düz boruya monte edilebilen tek kademeli, salyangozlu, kapalı çarklı, kaplinli inline santrifüj pompalardır. Bu sayede salyangozu sökmeden arızalı parçaların değişimi ve bakımı yapıldığından inline pompalar servislere kolaylık sağlar. İnline su pompası SML160/65 ve SML160/80 modelleri ile tasarlanan hat tipi pompalarımız 2900 d/d ve 1450 d/d motor seçenekleri ile imalatına başlanmıştır. Bu tip pompalar endüstriyel (sanayi)tesislerde, yüzme havuzlarında, jeotermal tesislerde, ısıtma ve soğutma sistemleri pompası,sirkülasyon pompası,sıcak su sirkülasyon pompası, klima pompası, su dağıtım tesisleri pompası, enerji santral pompası ve su devir daim pompası kullanımına uygun olarak tasarlanmıştır. İnline kuru rotorlu sirkülasyon pompası Düşey milli, salyangozlu, tek kademeli, kapalı çarklı, kendi yatak grubu olan ve düz boruya bağlanan hat tipi santrifüj pompalar olarak bilinirler. İnline pompa kurulumunda dikkat edilmesi gereken pompanın flanşlarına uygun flanşlarla tesisatın yapılması gerekmektedir.Emme ve basma flanşları TS EN 1092 – 2 / PN 16’ ya uygundur. Pompa / Pompası / Pompalar / Sumak Pompa /
