Salyangoz Pompalar 2900 d/d

Tarımsal sulama pompaları, yüksek basınçlı su pompası, endüstri pompalar, sanayi pompaları,yangın pompası hidroforu,yangın hidroforu,fancoil pompası,fancoil su pompası kullanımı dahil daha birçok alanda kullanıma uygun bu tip salyangoz tipi su pompası, salyangoz su pompalar 2900 d/d modellerimiz için teknik olarak kataloğumuzu incelemenizi öneririz.

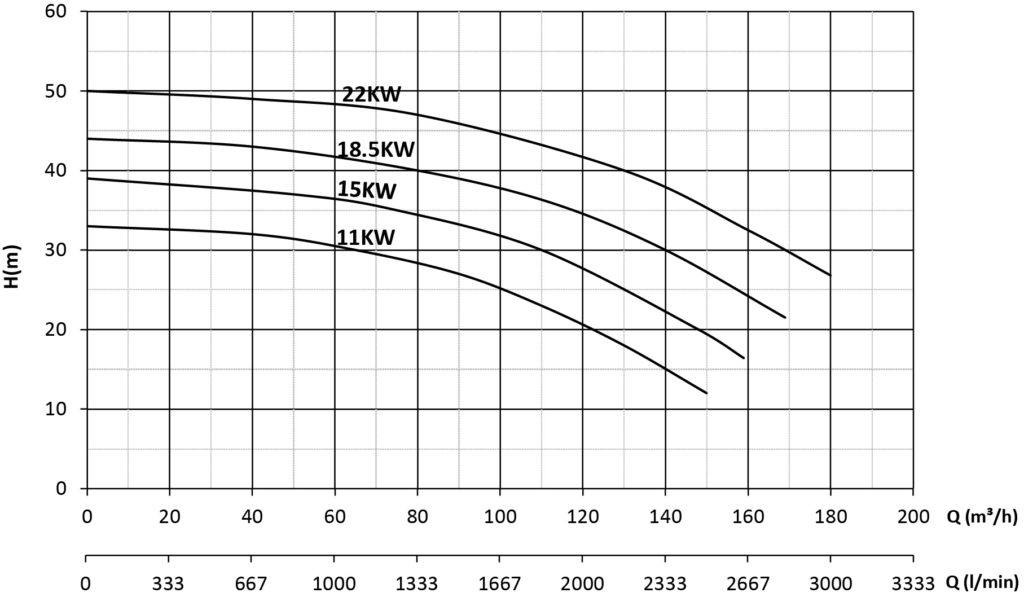

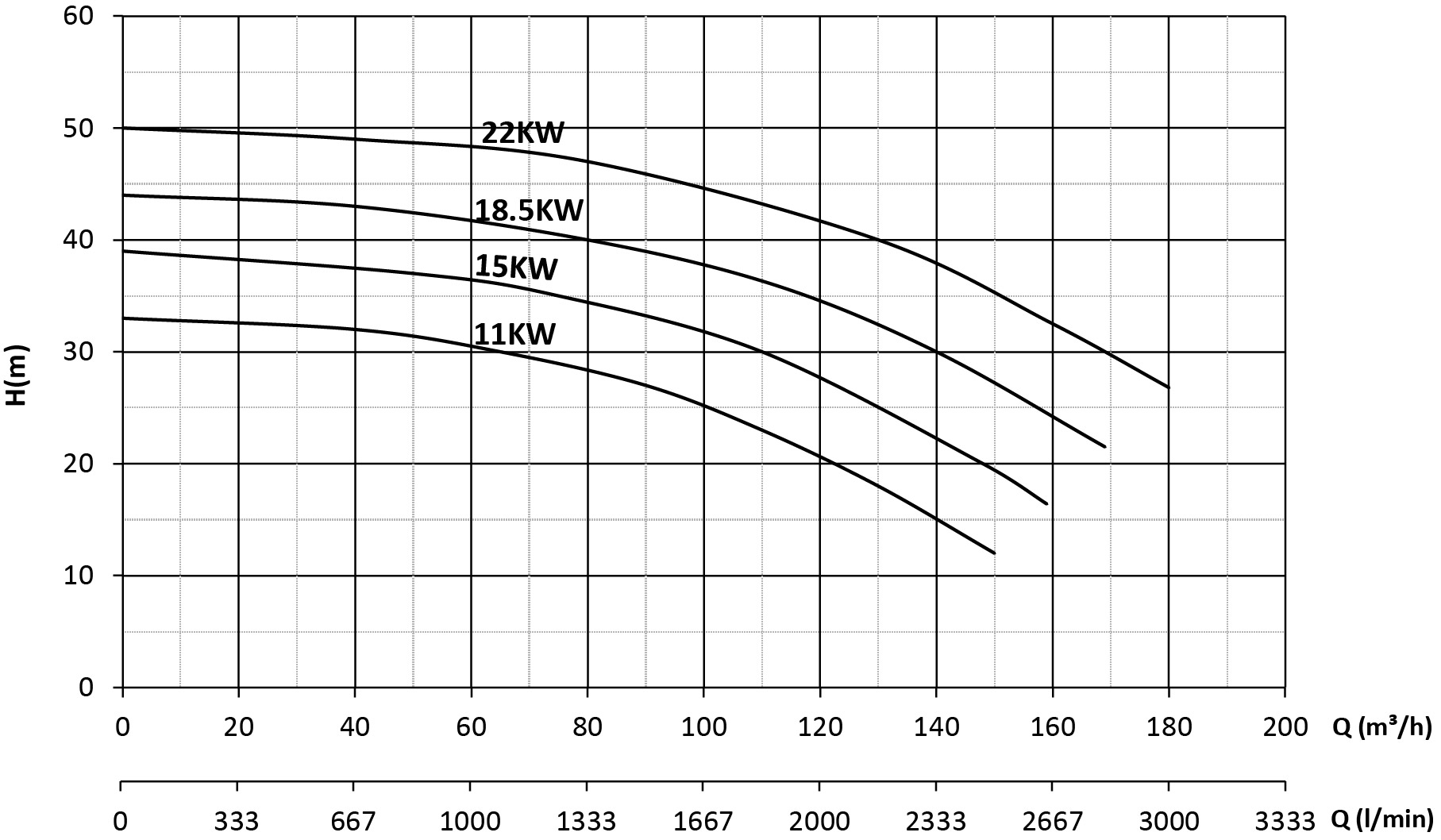

SMT160/80

Tanımı

Döküm gövdeli ve döküm çarklı, yatay milli, tek kademeli, uçtan emişli, kaplin bağlantılı, yüksek irtifalı ve yüksek debili pompalardır. Aşındırıcı ve yanıcı olmayan, katı parçacık ve lif ihtiva etmeyen, düşük viskoziteli sıvıları basınçlandırmada kullanmak için tasarlanmıştır.
50 Hz ve 60 Hz frekanslarında imal edilmektedir.

Kullanım Alanları

Endüstriyel alanlar ve sosyal tesislerde, yıkama sistemlerinde, tarımsal ve damlama sulamalarda, arıtma tesislerinde, madencilik ve demir-çelik endüstrisinde; kazan besleme ve kondens, ısıtma – soğutma, hidrofor ve yangın sistemlerinde kullanılmaktadır.

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	180 m³/saat
Basma Yüksekliği (max)	50 m
Sıvı Basma Sıcaklığı	0-45°C (*120°C)
Sızdırmazlık	YUMUŞAK SALMASTRA / MEKANİK SALMASTRA
Giriş Flanşı	DN 100 PN 16
Çıkış Flanşı	DN 80 PN 16
Pompa Dayanma Basıncı (Pmax)	16 bar

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	V	Hz	d/d	Hm	Giriş	Çıkış	W	L	H	KG	m3/h	30	50	100	150	180
SMT160/80	11	380	50	2900	33	DN100	DN80	325	495	405	47	mss	32	31	24	12	–
	15	380	50	2900	39	DN100	DN80	325	495	405	48		38	37	32	20	–
	18.5	380	50	2900	44	DN100	DN80	325	495	405	49		43	42	38	28	15
	22	380	50	2900	50	DN100	DN80	325	495	405	50		48	47	46	37	28

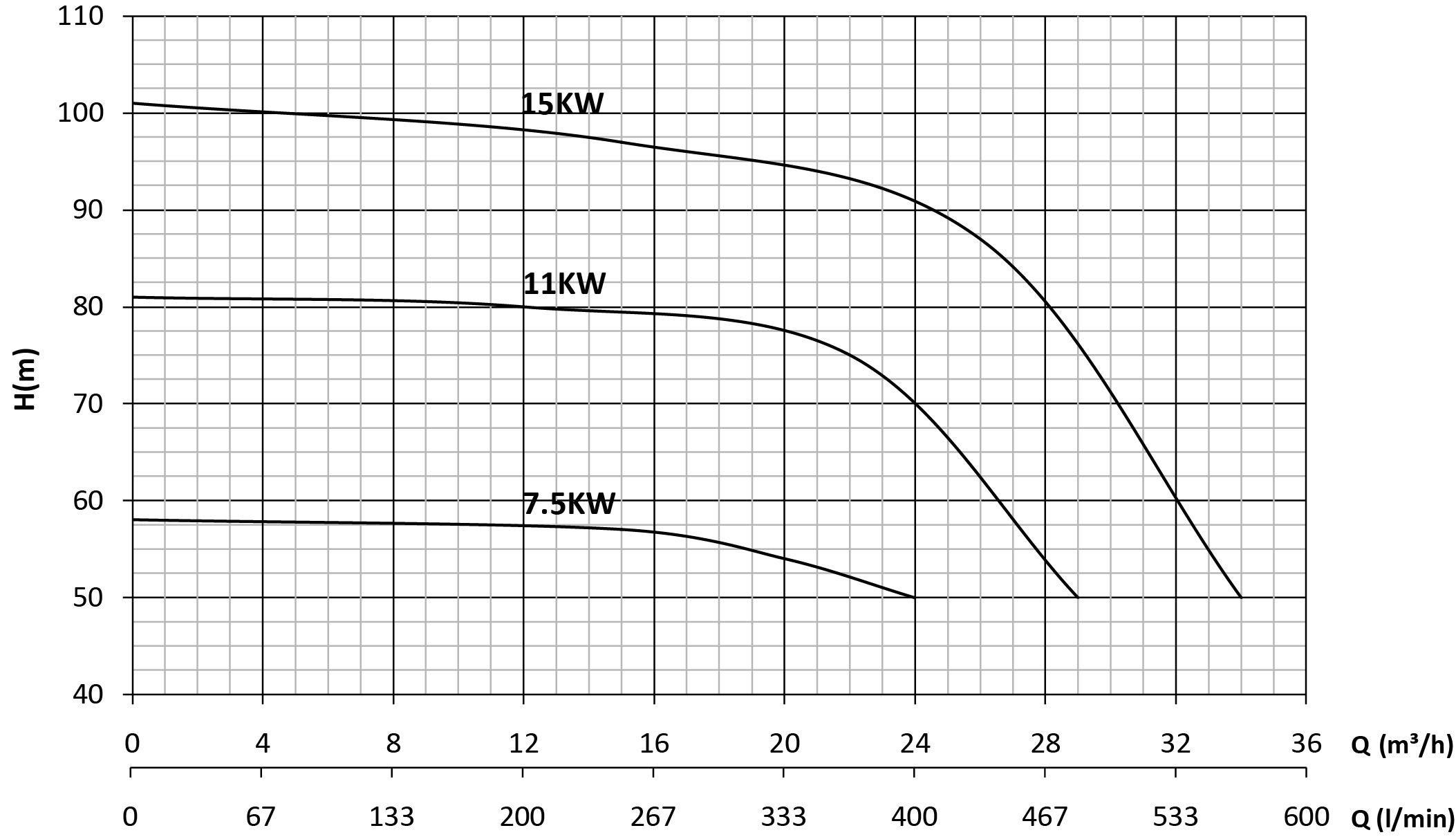

SMT250/32

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	34 m³/saat
Basma Yüksekliği (max)	100 m
Sıvı Basma Sıcaklığı	0-45°C (*120°C)
Sızdırmazlık	YUMUŞAK SALMASTRA / MEKANİK SALMASTRA
Giriş Flanşı	DN 50 PN 16
Çıkış Flanşı	DN 32 PN 16
Pompa Dayanma Basıncı (Pmax)	16 bar

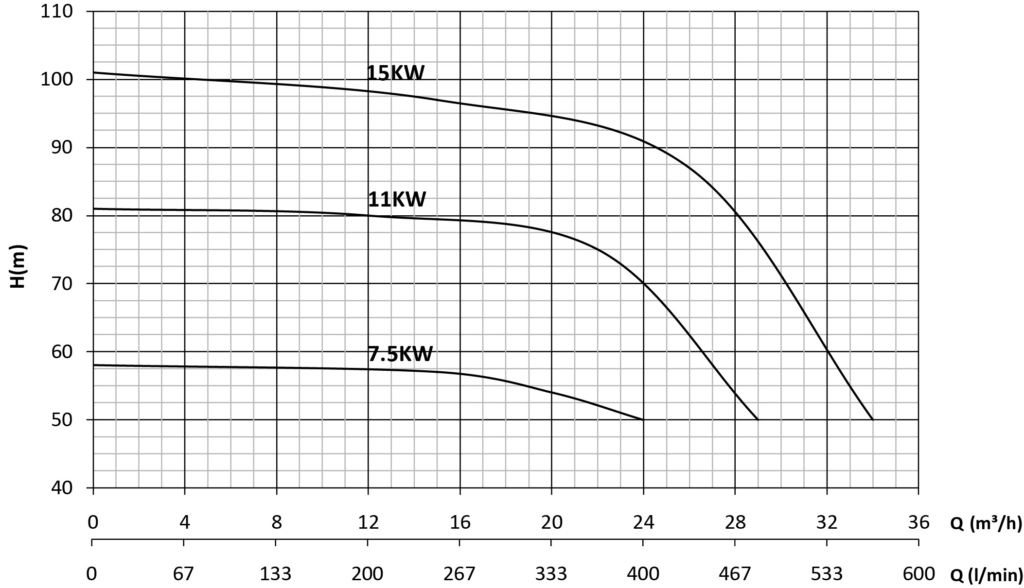

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	V	Hz	d/d	Hm	Giriş	Çıkış	W	L	H	KG	m3/h	5	10	15	20	25
SMT250/32	7.5	380	50	2900	59	DN50	DN32	320	460	405	50	mss	58	57	56	54	45
	11	380	50	2900	82	DN50	DN32	320	460	405	51		81	80	79	77	68
	15	380	50	2900	101	DN50	DN32	320	460	405	52		100	98	97	94	88

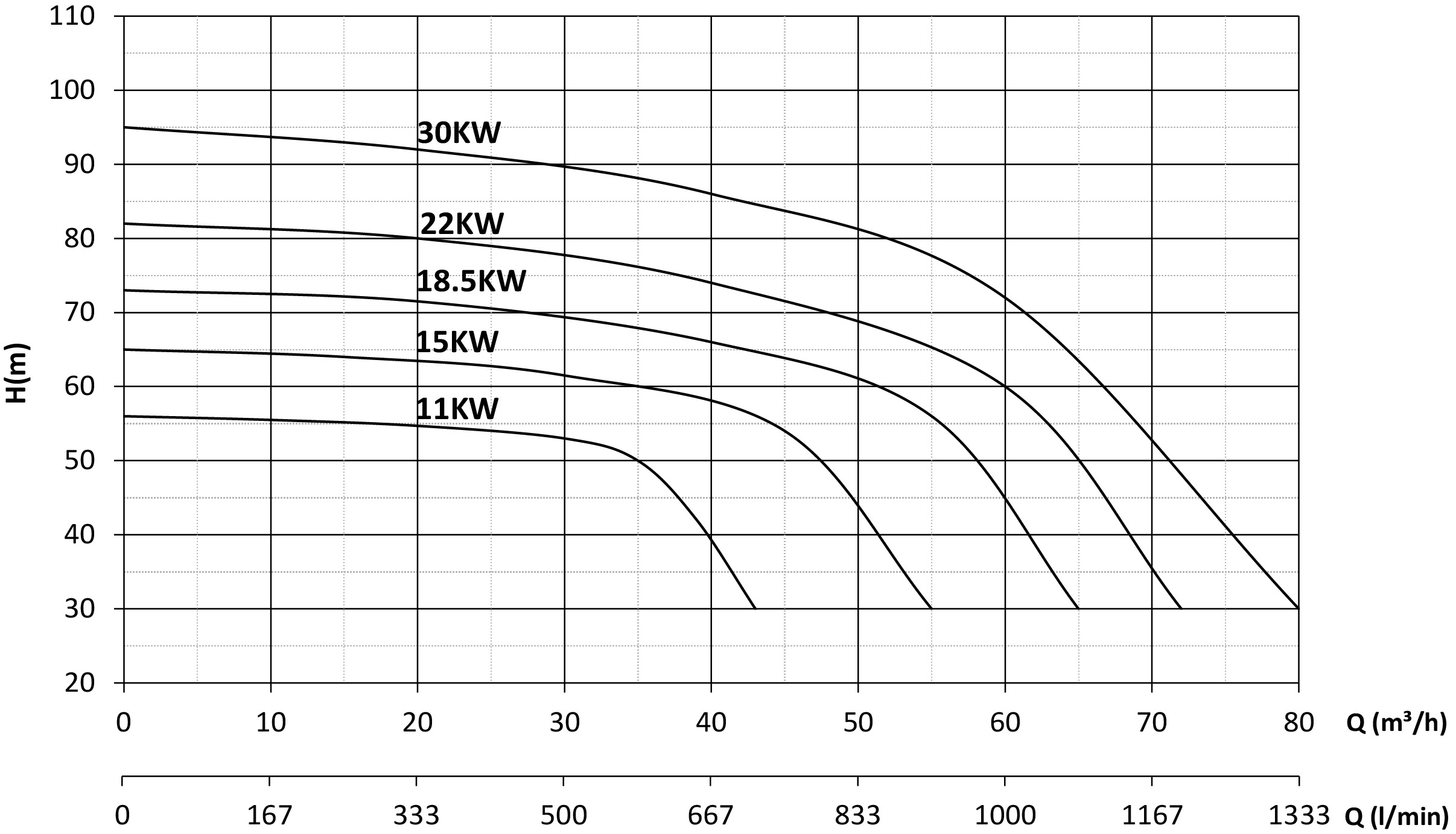

SMT250/40

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	80 m³/saat
Basma Yüksekliği (max)	95 m
Sıvı Basma Sıcaklığı	0-45°C (*120°C)
Sızdırmazlık	YUMUŞAK SALMASTRA / MEKANİK SALMASTRA
Giriş Flanşı	DN 65 PN 16
Çıkış Flanşı	DN 40 PN 16
Pompa Dayanma Basıncı (Pmax)	16 bar

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	V	Hz	d/d	Hm	Giriş	Çıkış	W	L	H	KG	m3/h	20	30	40	50	60
SMT250/40	11	380	50	2900	56	DN65	DN40	320	460	405	51	mss	54	51	40	–	–
	15	380	50	2900	65	DN65	DN40	320	460	405	52		63	61	58	45	–
	18.5	380	50	2900	73	DN65	DN40	320	460	405	53		72	68	65	61	45
	22	380	50	2900	82	DN65	DN40	320	460	405	54		80	78	73	68	60
	30	380	50	2900	95	DN65	DN40	320	460	405	55		91	90	86	81	72

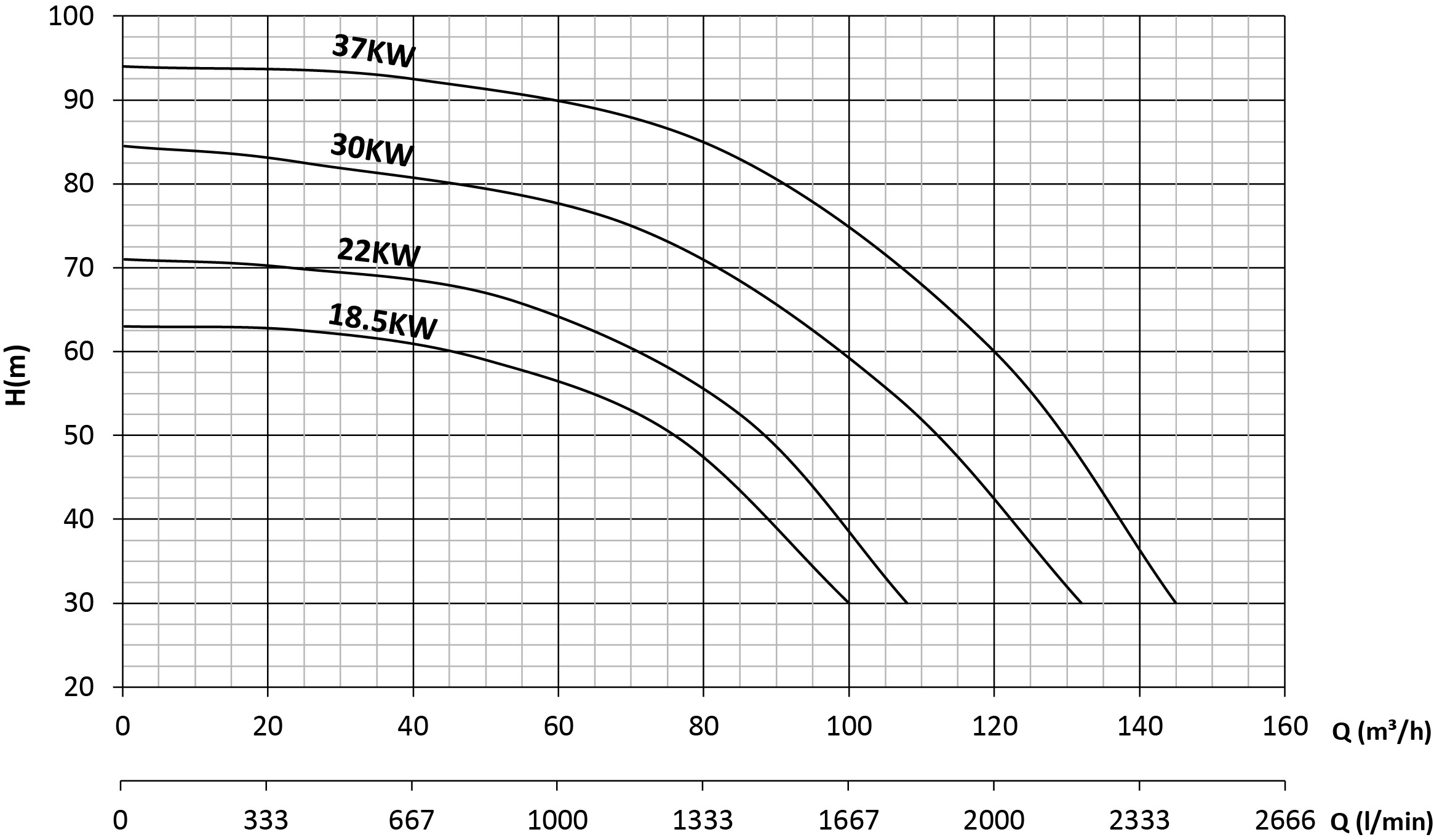

SMT250/50

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	145 m³/saat
Basma Yüksekliği (max)	94 m
Sıvı Basma Sıcaklığı	0-45°C (*120°C)
Sızdırmazlık	YUMUŞAK SALMASTRA / MEKANİK SALMASTRA
Giriş Flanşı	DN 65 PN 16
Çıkış Flanşı	DN 50 PN 16
Pompa Dayanma Basıncı (Pmax)	16 bar

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	V	Hz	d/d	Hm	Giriş	Çıkış	W	L	H	KG	m3/h	20	40	60	80	100
SMT250/50	18.5	380	50	2900	63	DN65	DN50	360	460	405	54	mss	62	61	57	48	30
	22	380	50	2900	71	DN65	DN50	360	460	405	55		70	68	64	55	38
	30	380	50	2900	84	DN65	DN50	360	460	405	56		83	81	77	71	59
	37	380	50	2900	94	DN65	DN50	360	460	405	57		93	92	90	85	75

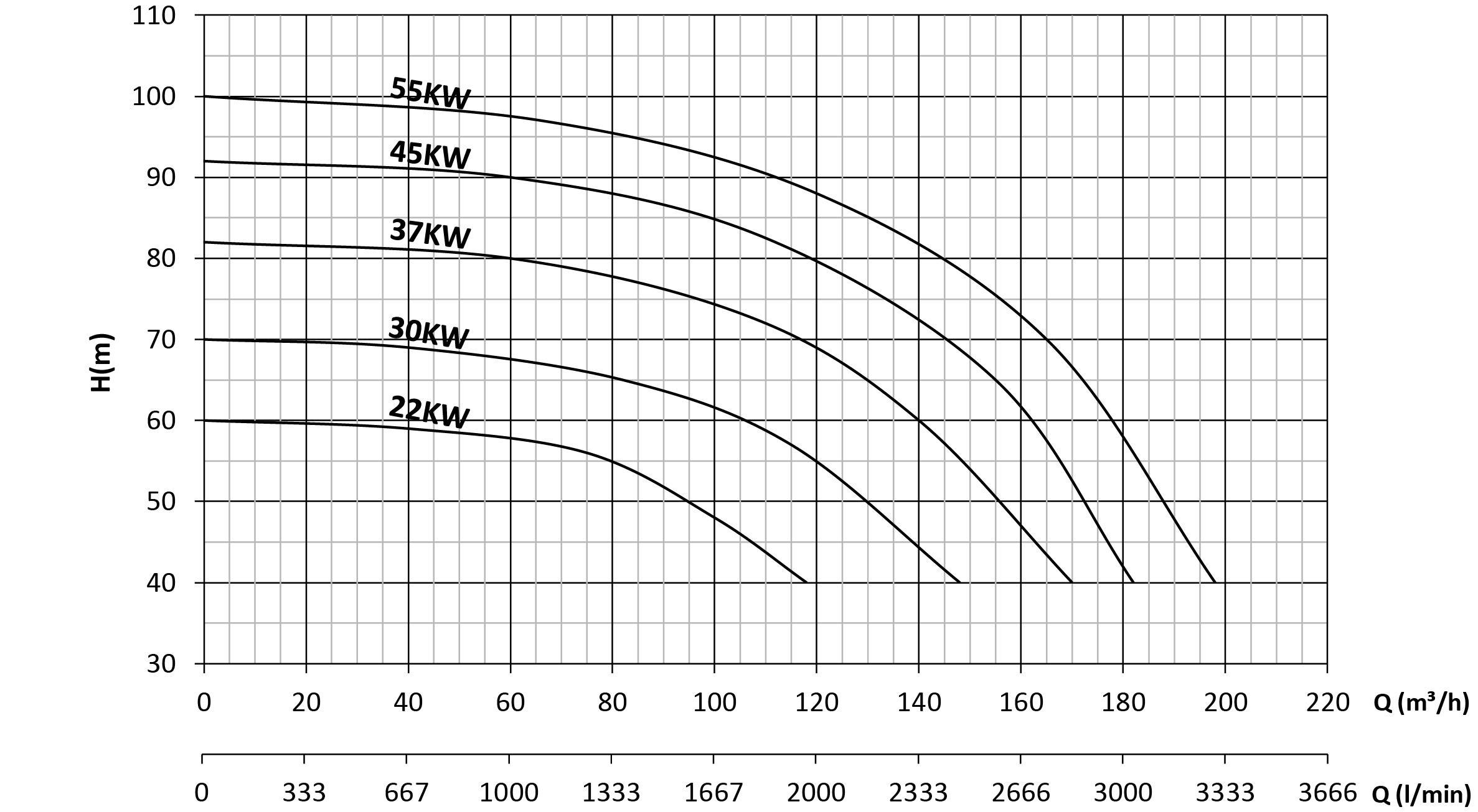

SMT250/65

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	200 m³/saat
Basma Yüksekliği (max)	100 m
Sıvı Basma Sıcaklığı	0-45°C (*120°C)
Sızdırmazlık	YUMUŞAK SALMASTRA / MEKANİK SALMASTRA
Giriş Flanşı	DN 80 PN 16
Çıkış Flanşı	DN 65 PN 16
Pompa Dayanma Basıncı (Pmax)	16 bar

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	V	Hz	d/d	Hm	Giriş	Çıkış	W	L	H	KG	m3/h	60	80	100	120	160
SMT250/65	22	380	50	2900	60	DN80	DN65	360	550	450	72	mss	58	55	48	40	–
	30	380	50	2900	70	DN80	DN65	360	550	450	73		68	65	61	55	–
	37	380	50	2900	82	DN80	DN65	360	550	450	74		80	78	74	69	47
	45	380	50	2900	92	DN80	DN65	360	550	450	75		90	88	85	80	61
	55	380	50	2900	100	DN80	DN65	360	550	450	76		96	95	92	87	73

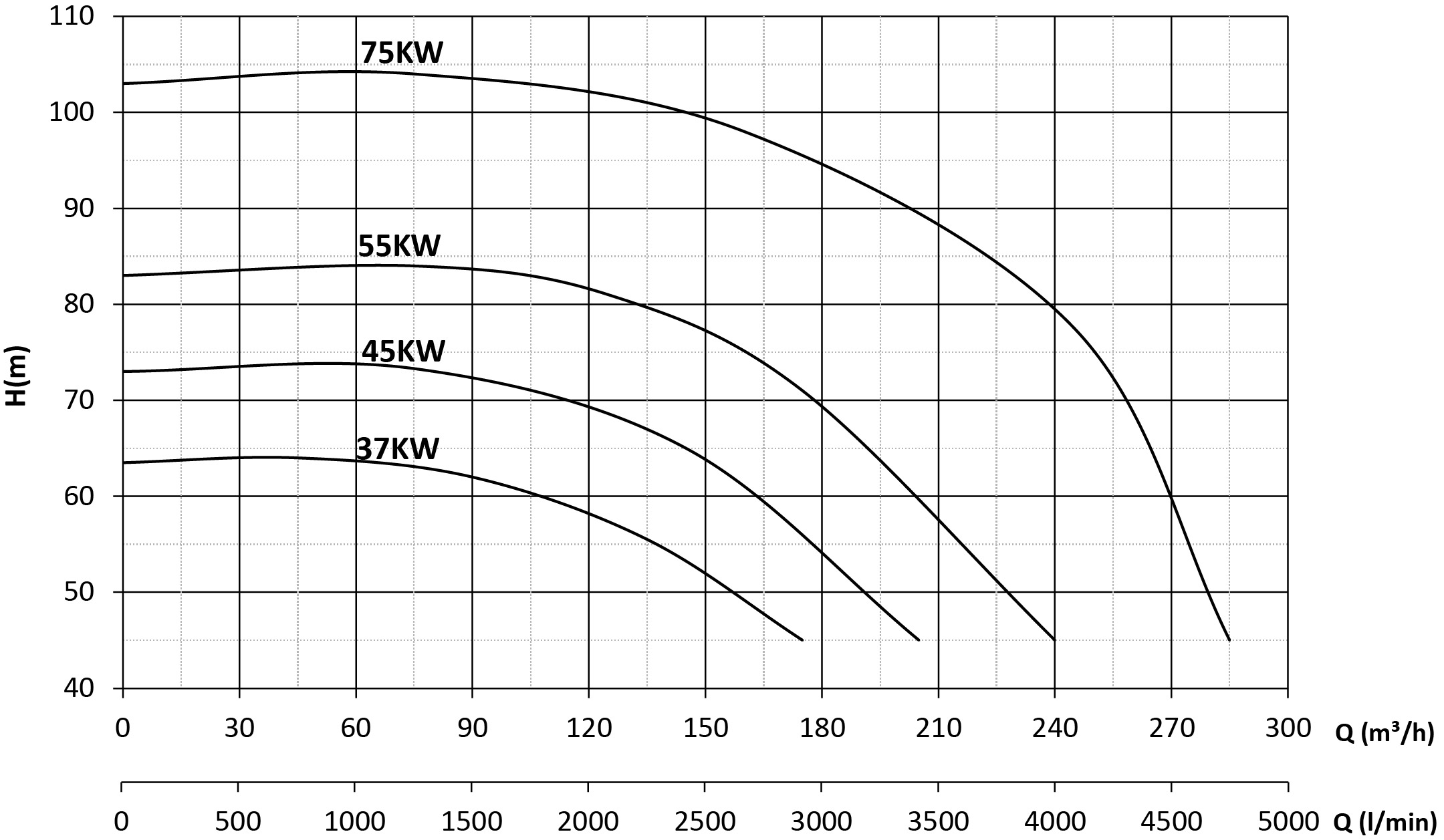

SMT250/80

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	285 m³/saat
Basma Yüksekliği (max)	104 m
Sıvı Basma Sıcaklığı	0-45°C (*120°C)
Sızdırmazlık	YUMUŞAK SALMASTRA / MEKANİK SALMASTRA
Giriş Flanşı	DN 100 PN 16
Çıkış Flanşı	DN 80 PN 16
Pompa Dayanma Basıncı (Pmax)	16 bar

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	V	Hz	d/d	Hm	Giriş	Çıkış	W	L	H	KG	m3/h	50	100	150	180	220
SMT250/80	37	380	50	2900	64	DN100	DN80	400	470	480	78	mss	63	60	52	45	–
	45	380	50	2900	74	DN100	DN80	400	470	480	79		73	71	64	54	–
	55	380	50	2900	84	DN100	DN80	400	470	480	80		83	82	78	69	53
	75	380	50	2900	103	DN100	DN80	400	470	480	81		102	101	99	95	85

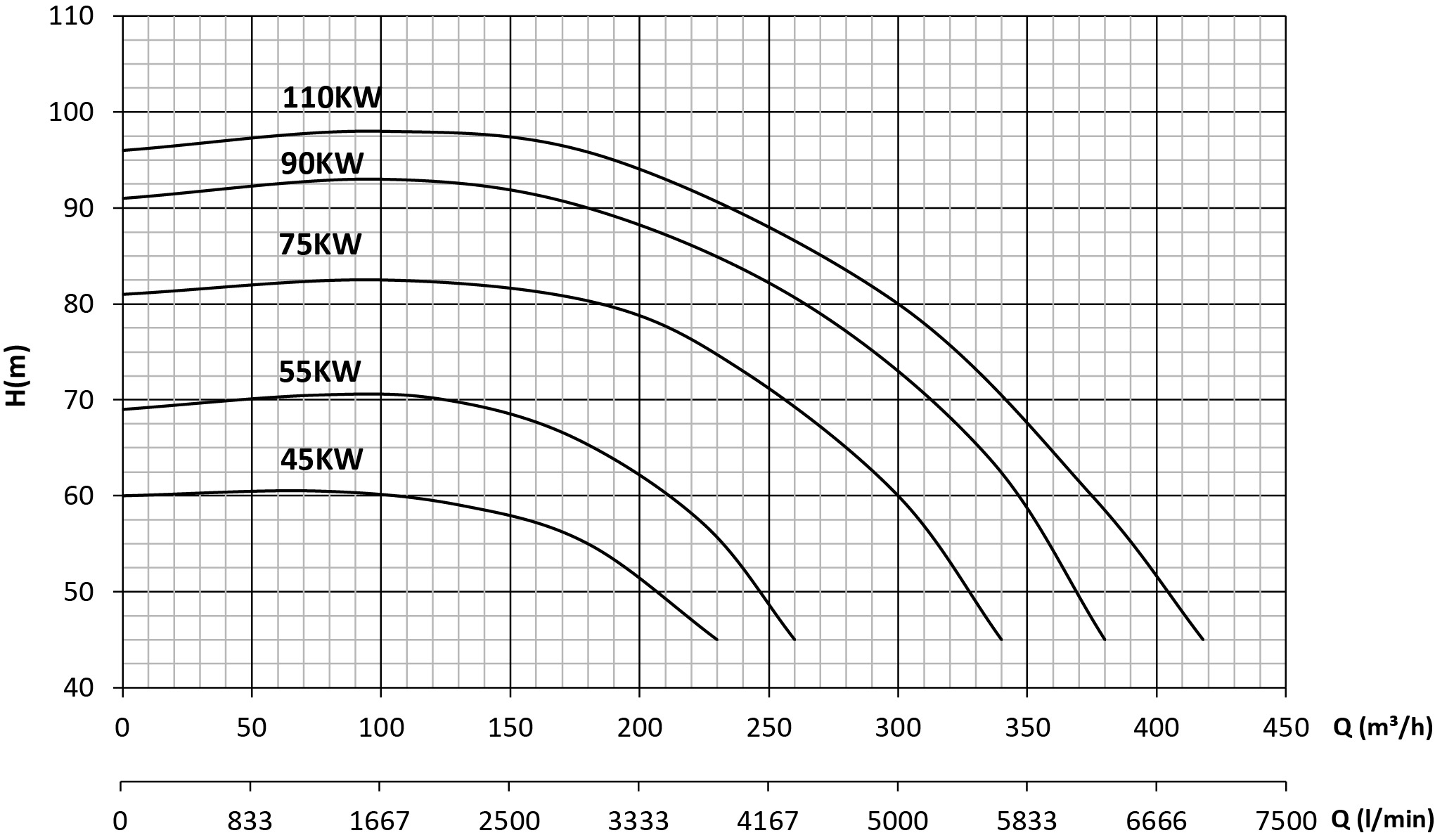

SMT250/100

Tanımı

Kullanım Alanları

Pompa Malzeme Özellikleri

Pompa Gövdesi	GG25 DÖKÜM
Çark	GG25 DÖKÜM
Mil	AISI 420
Debi (max)	420 m³/saat
Basma Yüksekliği (max)	96 m
Sıvı Basma Sıcaklığı	0-45°C (*120°C)
Sızdırmazlık	YUMUŞAK SALMASTRA / MEKANİK SALMASTRA
Giriş Flanşı	DN 125 PN 16
Çıkış Flanşı	DN 100 PN 16
Pompa Dayanma Basıncı (Pmax)	16 bar

Pompa Teknik Özellikleri

MOTOR					POMPA
TİP	KW	V	Hz	d/d	Hm	Giriş	Çıkış	W	L	H	KG	m3/h	175	200	225	250	300
SMT250/100	45	380	50	2900	60	DN125	DN100	400	610	505	86	mss	55	52	46	–	–
	55	380	50	2900	69	DN125	DN100	400	610	505	87		66	62	55	49	–
	75	380	50	2900	81	DN125	DN100	400	610	505	88		80	78	75	72	60
	90	380	50	2900	91	DN125	DN100	400	610	505	89		90	87	84	82	73
	110	380	50	2900	96	DN125	DN100	400	610	505	90		95	93	91	87	80

Salyangoz Pompalar 2900 d/d

Salyangoz Santrifüj pompalarda en önemli dikkat edilmesi gereken husus kavitasyondur. Kavitasyon Pompa içindeki sıvının bulunduğu şartlardaki mutlak basıncının, aynı koşullardaki buharlaşma basıncı altına düşmesi durumudur. Bu şartlarda sıvının içerisinde küçük gaz kabarcıkları oluşur. İçinde sıvı buharı ve suda erimiş hava bulunan kabarcıklar basıncın buharlaşma basıncından daha yüksek bölgeye gelince şiddetle patlayarak metalin yüzeyini delik deşik eder ve zamanla pompanın kapasitesini düşürür. Dolayısıyla kavitasyon pompa ömrünü kısaltır ve gürültülü çalışmasına sebep olur .Pompa için istenmeyen durumdur.

-Emiş hattındaki sıvı hızı.(Yüksek hızlar kavitasyona sebep olabilir) -Sıvı sıcaklığı.(Yüksek sıvı sıcaklıkları kavitasyona sebep olabilir) -Yüksek pompa devirleri.(Pompa devrinin çok yüksek olması kavitasyon sebebi olabilir) -Sıvı içerisinde bulunan erimiş gazlar.(Sıvı içindeki erimiş gazlar kavitasyon sebebi olabilir) Salyangoz Santrifüj pompalası yumuşak salmastralı, GG25 pik döküm gövde ve çark yapısı ile üretilmektedir. Opsiyonel olarak da kullanım alanı ve ihtiyaca göre mekanik salmastralı, bronz çark ve gövde veya paslanmaz çark ve gövde ile üretim seçenekleri de bulunmaktadır. Salyangoz Santrifüj Pompa Motor (KW – HP) ve pompa yapısına göre 1 – 300 m³/h arasındaki ihtiyaçlara uygun pompalardır. Salyangoz pompalar tarımsal sulamalarda, basınçlı su temininde, hidrofor sistemlerinde, yangın pompalarında, yangın hidrofor sistemlerinde, içinde katı parçacıklar bulundurmayan temiz veya az kirli suların tahliyesinde, endüstriyel tesislerde, buhar kazanlarında, sulama sistemlerinde ve yüksek debili su ihtiyaçlarının yanı sıra daha birçok alanda kullanıma uygun olarak tasarlanmıştır. Salyangoz Santrifüj pompa seçiminde dikkat edilmesi gereken önemli hususlar vardır ;

Pompanın basacağı maksimum yükseklik nedir
Pompanın basacağı mesafede istenen su miktarı nedir
Tarımsal amaçlı kullanılan pompalarda arazi eğimi nedir , mesafe nedir
Pompa emiş yapacak ise emme mesafesi nedir
Kademeli pompalarda pompa düşük basınçlarda çalıştırılmaması gerektiğinden seçilen pompanın minimum çalışma basıncı nedir
Pompalanacak sıvıda partikül benzeri yabacı madde var mı , bu tarz pompalar kapalı çark olduğu için çarklarda tıkanmaya neden olabilir.
Pompa emişi ve çıkış ölçüsüne uygun tesisat var mı gibi konulara dikkat edilmesi gerekmektedir.

Salyangoz Santrifüj Pompalar daha çok yangın pompaları olarak kullanılmaktadır. Yüksek debi verebiliyor olmasından dolayı endüstriyel tesislerde , otellerde , fabrika ve yurt gibi yerlerde yangın sistemini besleyen pompalardır. Santrifüj Pompa seçimi ve hesabı yaparken fiyatlandırma önemli olduğu kadar pompaların ihtiyaç halinde tüm tesise hizmet edecek şekilde olması da gerekmektedir. Pompa şeçimi yaparken muhakkak tesisin ihtiyaçları doğru bir şekilde hesaplanmalıdır. Salyangoz Santrifüj Pompa Kurulumu optimum noktada çalışması için seçim yaparken pompalar, kapalı vana (sıfır debi) basma yüksekliği anma basma yüksekliği değerinin en fazla %140’ı kadar olmalı ve %150 debideki basma yüksekliği, anma basma yüksekliğinin %65’inden daha küçük olmamalıdır. Bu tür pompalar, istenen basınç değerini karşılamak koşuluyla, anma debi değerlerinin %130’u kapasitedeki sistem talepleri için kullanılabilir. Salyangoz Santrifüj Pompa çalışma prensibi , salyangoz pompanın çevrilmesi elektrik motoru yanı sıra içten yanmalı motorlar veya türbinler ile olabilir. Yedek dizel pompa kullanılmadığı takdirde yangın pompalarının enerji beslemesi güvenilir kaynaktan sağlanarak, yapının genel elektrik sisteminden bağımsız beslenecektir. Salyangoz Santrifüj Pompalar, yumuşak salmastralı üretilmesinin yanı sıra opsiyonel olarak mekanik salmastralı olarak da üretilebilmektedir. Salyangoz Pompalarımız için GG25 Pik döküm üretimi yanı sıra ihtiyaç ve kullanım alanına göre Bronz ve Paslanmaz çarklı, ayrıca projeye özel pompa olarak üretim seçenekleri de mevcuttur. Salyangoz Santrifüj Pompalar asenkron 2900 d/d motor ile tahrik edilerek tasarlanması sayesinde sanayilerde, hastanelerde, yerleşim birimlerinde, hotel pompası, toplu konut pompası, hastane pompası, toplu konutlarda hidrofor sistemi pompası, benzin istasyonu pompa sistemi, tatil köyleri pompa sistemleri, alışveriş (avm) merkezleri pompa sistemleri, frekans kontrollü hidrofor sistemlerinde, endüstriyel tesisler pompa sistemleri, buhar kazanları pompası, belediye sosyal sosyal tesislerde pompa sistemleri, yangın söndürme sistemlerinde, hidrofor pompası, amaçlı ve basınçlı su temininin yanı sıra daha birçok alanda kullanıma uygun olarak üretilmektedir. Tasarlanan yeni ürünlerimiz opsiyonel olarak 120°C’ye kadar sıcak su uygulamalarında kullanıma uygundur. Pompa / Su dinamosu / Elektrikli su pompası / elektrikli su dinamosu / Su dinamoları / Elektrikli su pompası çalışma prensibi / Su dinamosu çalışma prensibi / Su dinamosu seçimi / Su dinamosu seçimi / Su dinamosu sistemleri / Su dinamosu imalatçıları / Su dinamosu firmaları / Sulama Pompa/ Tarla Sulama Pompası / Bahçe Sulama Pompası / Salma Sulama Pompaları / Pompa /Pompası / Fıskiye Pompası/ Sulama Pompaları / Elektrikli Sulama Pompası / Sulama Santrifüj Pompası / Bahçe Sulama Su Pompası / Bahçe Su Pompası / 2900 Devir Su Pompası /
