Frekans Kontrollü Düşey Milli Kademeli Hidroforlar
Hidrofor sistemi, sumak pompa üretimi olan enerji tasarruflu ihtiyaca göre çalışma prensibine sahip bu tip yeni nesil hidroforlar halk arasında sürücülü motor sistemi, inverter hidrofor, sürücülü hidrofor, motor devir kontrollü hidrofor olarak da anılmakta olup, işletme maliyeti olarak oldukça tasarruf sağlamaktadır.
Tanımı
Frekans kontrollü hidrofor; şehir şebekesinin yetersiz kaldığı durumlarda, yüksek binalarda, kesinti ihtimaline karşı deposu bulunan yerleşim birimlerinde, enerji tasarrufunu maksimize etmek ve değişken debi ihtiyacında sürekli sabit basınçlı su sağlamak için tasarlanmıştır.
Frekans konvektörü ile pompalarda yüksek verim ve koruma sağlanmaktadır.
50 Hz ve 60 Hz frekanslarında imal edilmektedir.
Kullanım Alanları
Yerleşim birimlerinde, endüstriyel tesislerde, apartmanlarda, villalarda; okul, hastane, fabrika ve toplu konutlarda, otellerde, sulama sistemlerinde, arıtma tesislerinde, ısıtma ve soğutma sistemlerinde kullanılmaktadır.

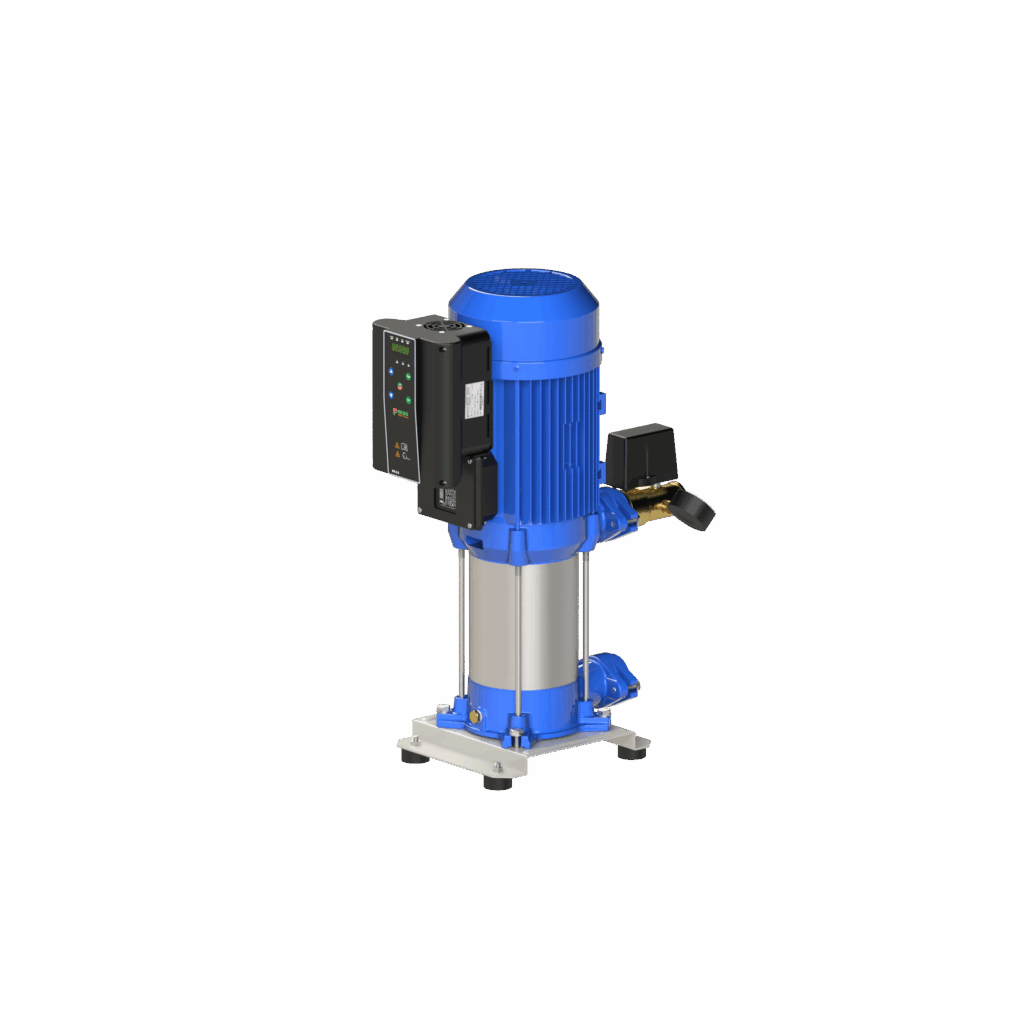

SHT 6A FK

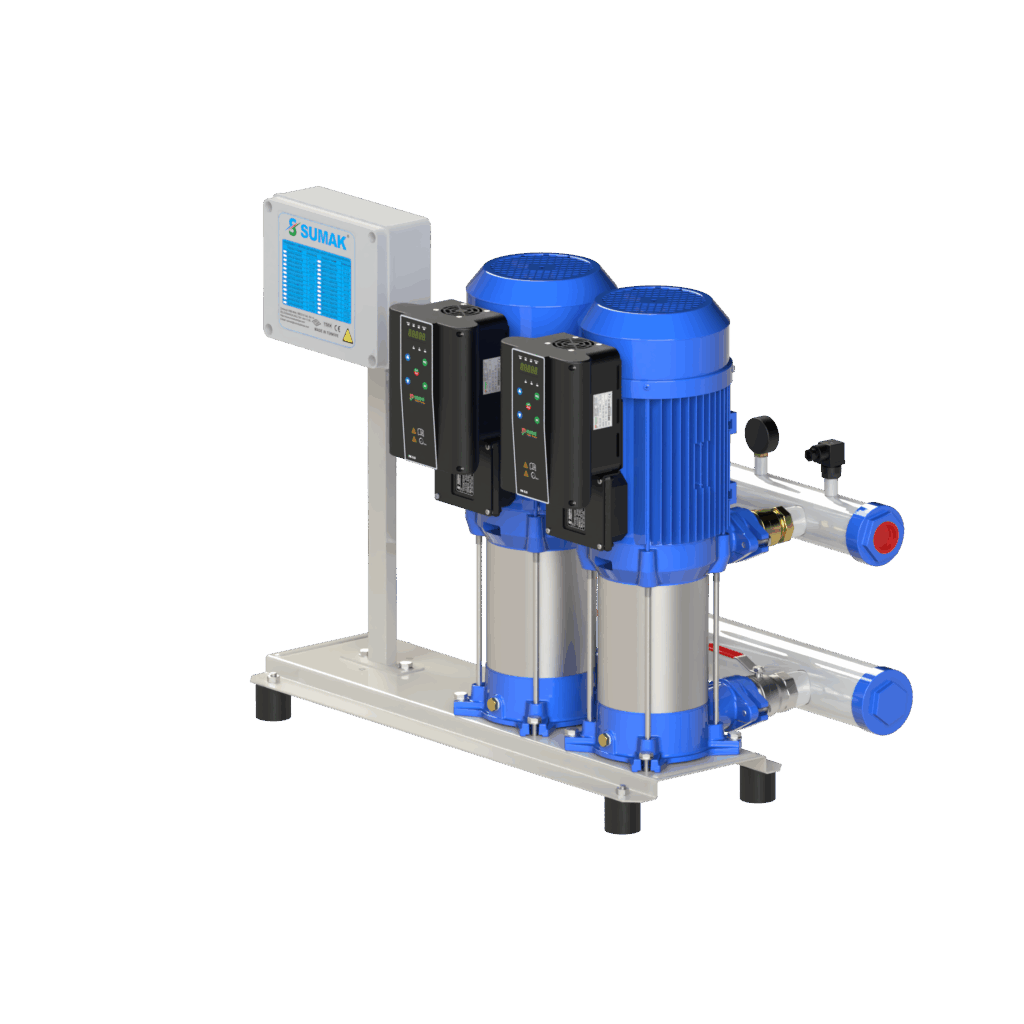

SHT 6B FK

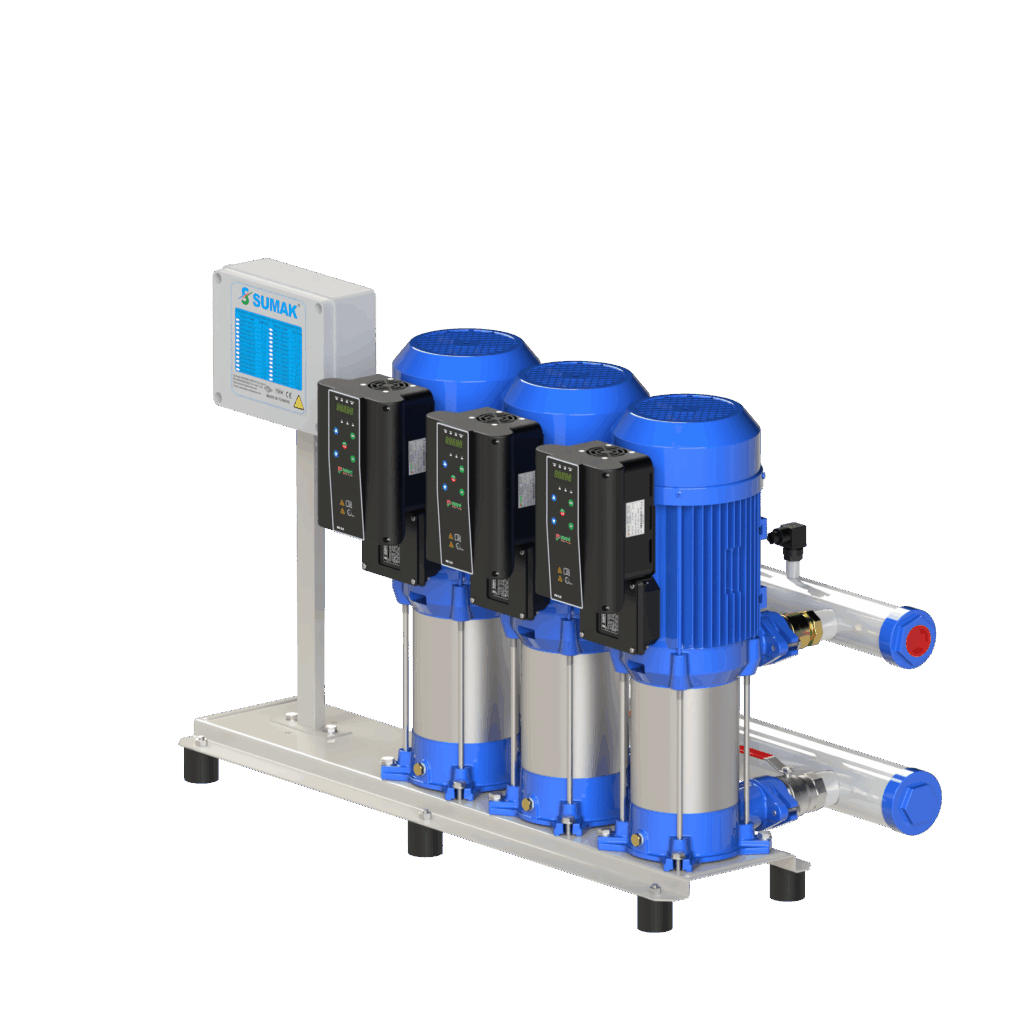

SHT 6C FK
Pompa Teknik Özellikleri
| TEK PANOLU FREKANS KONTROLLÜ HİDRAFORLAR | |||||||||||
| TİP | KW | V | Hz | d/d | Hm | KOLLEKTÖR GİRİŞ | KOLLEKTÖR ÇIKIŞ | MAX DEBİ m³/h | KAPASİTE mss | DAİRE SAYISI | KAT SAYISI |
| SHT 6A 180/10 FK | 1×1,35 | 380 | 50 | 2900 | 92 | 1¼ | 1″ | 2,6 – 3,4 | 60 – 50 | 8-16 | 14 – 8 |
| SHT8A 300/8 FK | 1×2,2 | 380 | 50 | 2900 | 110 | 1¼ | 1¼ | 4 – 5,5 | 80 – 60 | 16 – 26 | 18-14 |
| SHT 8A 400/10 FK | 1×3 | 380 | 50 | 2900 | 135 | 1¼ | 1¼ | 4 – 5 | 90 – 80 | 18 – 26 | 22-14 |
| SHT 12A 300/6 FK | 1×2,2 | 380 | 50 | 2900 | 82 | 1¼ | 1¼ | 4 – 7,5 | 70 – 50 | 19 – 38 | 14 – 9 |
| SHT 12A 400/7 FK | 1×3 | 380 | 50 | 2900 | 96 | 1¼ | 1¼ | 3,5 – 7 | 80 – 70 | 16 – 33 | 20-13 |
| SHT 16A 550/5 FK | 1×4 | 380 | 50 | 2900 | 90 | 1½ | 1¼ | 8 – 11 | 90 – 60 | 43-62 | 14-8 |
| SHT 16A 750/6 FK | 1×5,5 | 380 | 50 | 2900 | 110 | 1½ | 1¼ | 7 – 14 | 100 – 80 | 43-62 | 17-12 |
| SHT 16A 750/7 FK | 1×5,5 | 380 | 50 | 2900 | 125 | 1½ | 1¼ | 6 – 13 | 110 – 90 | 48-62 | 20-14 |
| SHT 16A 850/8 FK | 1×6,3 | 380 | 50 | 2900 | 142 | 1½ | 1¼ | 6 – 13 | 120 – 100 | 48-62 | 23-17 |
| İKİ PANOLU FREKANS KONTROLLÜ HİDRAFORLAR | |||||||||||
| TİP | KW | V | Hz | d/d | Hm | KOLLEKTÖR GİRİŞ | KOLLEKTÖR ÇIKIŞ | MAX DEBİ m³/h | KAPASİTE mss | DAİRE SAYISI | KAT SAYISI |
| SHT 6B 180/10 FK | 2×1,35 | 380 | 50 | 2900 | 92 | 2″ | 2″ | 5,2 – 6,8 | 60 – 50 | 16-32 | 14 – 8 |
| SHT8B 300/8 FK | 2×2,2 | 380 | 50 | 2900 | 110 | 2″ | 2″ | 8 – 11 | 80 – 60 | 32-52 | 18-14 |
| SHT 8B 400/10 FK | 2×3 | 380 | 50 | 2900 | 135 | 2″ | 2″ | 8 – 10 | 90 – 80 | 36-52 | 22-14 |
| SHT 12B 300/6 FK | 2×2,2 | 380 | 50 | 2900 | 82 | 2″ | 2″ | 8 – 15 | 70 – 50 | 38 – 76 | 14-9 |
| SHT 12B 400/7 FK | 2×3 | 380 | 50 | 2900 | 96 | 2″ | 2″ | 7 – 14 | 80 – 70 | 32 – 66 | 20-13 |
| SHT 16B 550/5 FK | 2×4 | 380 | 50 | 2900 | 90 | 3″ | 2½ | 16 – 22 | 90 – 60 | 86-124 | 14-8 |
| SHT 16B 750/6 FK | 2×5,5 | 380 | 50 | 2900 | 110 | 3″ | 2½ | 14 – 28 | 100 – 80 | 86-124 | 17-12 |
| SHT 16B 750/7 FK | 2×5,5 | 380 | 50 | 2900 | 125 | 3″ | 2½ | 12 – 26 | 110 – 90 | 96-124 | 20-14 |
| SHT 16B 850/8 FK | 2×6,3 | 380 | 50 | 2900 | 142 | 3″ | 2½ | 12 – 26 | 120 – 100 | 96-124 | 23-17 |
| ÜÇ PANOLU FREKANS KONTROLLÜ HİDRAFORLAR | |||||||||||
| TİP | KW | V | Hz | d/d | Hm | KOLLEKTÖR GİRİŞ | KOLLEKTÖR ÇIKIŞ | MAX DEBİ m³/h | KAPASİTE mss | DAİRE SAYISI | KAT SAYISI |
| SHT 6C 180/10 FK | 3×1,35 | 380 | 50 | 2900 | 92 | 2″ | 2″ | 7,6 – 10,2 | 60 – 50 | 24-48 | 14 – 8 |
| SHT8C 300/8 FK | 3×2,2 | 380 | 50 | 2900 | 110 | 2″ | 2″ | 12 – 16 | 80 – 60 | 48-78 | 18-14 |
| SHT 8C 400/10 FK | 3×3 | 380 | 50 | 2900 | 135 | 2″ | 2″ | 12 – 15 | 90 – 80 | 54 -78 | 22-14 |
| SHT 12C 300/6 FK | 3×2,2 | 380 | 50 | 2900 | 82 | 2″ | 2″ | 12 – 22,5 | 70 – 50 | 57-114 | 14 – 9 |
| SHT 12C 400/7 FK | 3×3 | 380 | 50 | 2900 | 96 | 2″ | 2″ | 10 – 21 | 80 – 70 | 48-99 | 20-13 |
| SHT 16C 550/5 FK | 3×4 | 380 | 50 | 2900 | 90 | 3″ | 2½ | 24 – 33 | 90 – 60 | 129-186 | 14-8 |
| SHT 16C 750/6 FK | 3×5,5 | 380 | 50 | 2900 | 110 | 3″ | 2½ | 21 – 42 | 100 – 80 | 129-186 | 17-12 |
| SHT 16C 750/7 FK | 3×5,5 | 380 | 50 | 2900 | 125 | 3″ | 2½ | 18 – 39 | 110 – 90 | 144-186 | 20-14 |
| SHT 16C 850/8 FK | 3×6,3 | 380 | 50 | 2900 | 142 | 3″ | 2½ | 18 – 39 | 120 – 100 | 144-186 | 23-17 |
Frekans Kontrollü Düşey Milli Kademeli Hidroforlar
Frekans Kontrolü Kelime anlamıyla invertör yani çevirici olan frekans invertörü adından da anlaşıldığı gibi frekans çevirici demektir. Daha çok asenkron motorların devirlerini kontrol etmek için kullanılır. Bir asenkron motorun devirini ya kutup sayısını değiştirerek yada besleme enerjisinin frekansını değiştirerek kontrol edebiliriz. Mevcut bir motor üzerinde kutup sayısını değiştirmek mümkün olmadığından sadece frekans invertörü sayesinde motorun devrini kontrol edebiliriz.İnvertör kullanımı ile özellikle fan ve pompa uygulamalarında ciddi enerji tasarrufları elde edilebilmektedir. Genel olarak inverter özelliği 0,5 ile 2000 Hz arasında hız ayarı yapabilmesidir. Yani inverter önce şebekelerdeki gerilimleri doğrultur, şebekede meydana gelen tüm gerilim dalgalanmaları, pikleri ve bozucu elektrik dalgalanmalarını ara devre elemanı olan kondansatör ve bobinlerde filtreleyip temizler. Bu sayede cihazlardaki enerji tasarrufu artar. Kalkış akımları olmadığı için hiçbir şekilde şebekeye zarar vermezler ve aç/kapat sistemiyle çalışmazlar. En az ve en çok aralıklarla çalışırlar. Bu sebepten dolayı da sıklıkla kullanılırlar.
Frekans Kontrollü Hidroforlar üzerine entegre edilmiş basınç bilgisini elektrik bilgisine dönüştüren bir basınç transmitteri ile çalışmaktadır. Basınç transmitteri okuduğu basınç bilgisini frekans kontrolüne iletir ve sürücü bu gelen bilgiye göre kendisini hızlandırır yada yavaşlatır , bu sayede geleneksel hidroforlardan daha az enerji ile su basıncı sağlamış olur.
Frekans kontrollü hidroforlar, belirlenen basınçlarda ihtiyaca göre düzenli ve sürekli su veren frekans kontrollü hidrofor sistemleri okul, hastane, işyeri, toplu konut, oteller vb. yerlerde kullanıma uygundur.
Frekans Kontrollü Hidrofor su basınçlarını arttırma sistemi kullanılmak amacıyla üretilmiş elektrik ile çalışan su pompalardır. Hidroforlar yüksek basınç yardımıyla, belirli bir su haznesinden emiş yaptıkları suyu uzak noktalara ulaştırırlar. Hidroforlara bağlantılı genleşme tankları sayesinde hali hazırda basınçlı su bekletirler. Hidroforlar binalarda, dairelerde, müstakil villalarda, site ve yüksek binalarda şebeke su basıncının yeterli olmadığı durumlarda şebeke suyunun veya depolardan basınçlı su ihtiyacının karşılanması amacıyla kullanılır. Kısaca su basıncının yetersiz kaldığı her yerde kullanılan su basınçlandırma sistemi diyebiliriz. Çoğunluğu elektrikle çalışan bu sistemler musluklarımızdan akan suyun basıncını arttırır.
Sürücülü Hidrofor çalışma şekli, hidroforlar, şebeke suyunun yetersiz kaldığı durumlarda otomatik olarak devreye giren pompalara verilen isimdir.
Sürücülü Hidrofor pompasının seçimi tamamen ihtiyaca yönelik olmalıdır; suya istenilen yere gidecek basıncı verebilmelidir. Hidrofor sadece su tankı ve pompadan oluşan bir sistem değildir ayrıca monte edilmiş yardımcı elemanları vardır. Bu yardımcı elemanları şu şekilde sayabiliriz; Genleşme Tankı , Manometre, Çek valf, Küresel vana, Basınç Şalteri, Kumanda Panosu ve Su Seviye Flatörüdür.
